🔗 Was ist der Self-Editing-Link?
Unsere Grundrisse kommen mit einem Self-Editing-Link, der es Ihnen ermöglicht, notwendige Änderungen vorzunehmen und Ihre Grundrisse schnell herunterzuladen.
🧭 Schritt-für-Schritt Anleitung
🔑 Wie erhalte ich den Self-Editing-Link?
Sobald Ihre Grundrisse in Ihrem Konto verfügbar sind, können Sie das Self-Editing-Tool wie folgt öffnen: 1. Fahren Sie mit der Maus über das Visual — Bewegen Sie den Cursor über den Grundriss. 2. Wählen Sie „Grundriss bearbeiten“ — Ein Button mit einem Stiftsymbol erscheint in der oberen rechten Ecke. 3. Klicken Sie, um den Editor zu öffnen — Das Self-Editing-Tool wird gestartet, sodass Sie direkt Anpassungen vornehmen können.
🗺️ Wie navigiert man im Projekt?
Möbel und Materialien ein- oder ausblenden
- Öffnen Sie die Einstellungen — Klicken Sie auf das Einstellungen-Symbol (zwei Schalter: einer schwarz, einer weiß) in der oberen rechten Ecke.
- Wählen Sie Möbel — Klicken Sie im Popup auf das Möbel-Symbol oben.
- Möbel ein- oder ausblenden — Aktivieren oder deaktivieren Sie den Schalter „Show furniture“.
- Möbel in Farbe oder Schwarz-Weiß anzeigen — Nutzen Sie den Schalter „Furniture color“, um Materialien in Farbe oder Schwarz-Weiß anzuzeigen.
Raumnamen ein- oder ausblenden
- Öffnen Sie die Einstellungen — Klicken Sie auf das Einstellungen-Symbol in der oberen rechten Ecke.
- Wählen Sie Labels — Klicken Sie im Popup auf das „Tt“-Symbol oben.
- Raumnamen ein- oder ausblenden — Aktivieren oder deaktivieren Sie den Schalter „Show Labels“.
Maßlinien ein- oder ausblenden
- Öffnen Sie die Einstellungen — Klicken Sie auf das Einstellungen-Symbol in der oberen rechten Ecke.
- Wählen Sie Maßlinien — Klicken Sie im Popup auf das „↔“-Symbol oben.
- Maßlinien ein- oder ausblenden — Aktivieren oder deaktivieren Sie den Schalter „Show dimension lines“.
- Stil der Maßlinien ändern — Wählen Sie unten im Pop-up einen der vier verfügbaren Maßlinienstile für den Grundriss aus.
Zwischen den Etagen navigieren
- Öffnen Sie „Projekt“ — Klicken Sie in der linken Seitenleiste auf „Project“.
- Öffnen Sie das Dropdown-Menü der Etagen — Klicken Sie auf das Dropdown-Menü mit dem Etagen-Namen.
- Vorschau der verfügbaren Etagen — Das Dropdown zeigt alle verfügbaren Etagen der Immobilie.
- Wählen Sie die Etage — Klicken Sie auf eine Etage in der Liste, um zu dieser zu navigieren.
✏️ Wie man Änderungen vornimmt?
Informationen ändern
Raum- und Etagenbezeichnungen umbenennen
- Klicken Sie auf den Namen — Wählen Sie direkt auf dem Plan den Raum- oder Etagen-Namen aus, den Sie ändern möchten.
- Bearbeiten Sie den Text — Ein Menü erscheint auf der linken Seite mit einem Textfeld und den Einstellungen für Absätze und Zeichen.
- Geben Sie den neuen Namen ein — Tippen Sie den neuen Raum- oder Etagen-Namen ein.
- Passen Sie den Text an — Wenn nötig, können Sie die Schriftgröße, den Stil, die Ausrichtung und andere Formatierungen anpassen.
Raumflächeninformationen ändern
- Klicken Sie auf die Flächenzahl — Wählen Sie den Raumflächenwert aus, den Sie aktualisieren möchten.
- Bearbeiten Sie den Wert — Ein Menü erscheint auf der linken Seite mit einem Textfeld und den Einstellungen für Absätze und Zeichen.
- Geben Sie den neuen Wert ein — Tippen Sie den aktualisierten Raumflächenwert ein.
Raum- oder Etagenbezeichnungen hinzufügen
- Öffnen Sie das „INFO“-Menü — Wählen Sie in der linken Toolbar INFO > Etikett hinzufügen.
- Geben Sie den Namen ein — Tippen Sie den gewünschten Raum- oder Etagen-Namen ein.
- Positionieren Sie das Etikett — Ziehen Sie den Text zur Mitte des Raums.
- Text anpassen — Bei Bedarf können Sie in demselben Menü die Schriftgröße, den Stil, die Ausrichtung sowie weitere Formatierungseinstellungen anpassen.
Kompassorientierung anpassen
- Klicken Sie auf den Kompass — Wählen Sie den Kompass in der unteren rechten Ecke des Bildschirms.
- Stellen Sie die Drehung ein — Im Popup (oben rechts) verwenden Sie den „Rotation“-Schieberegler, um die Kompassrichtung anzupassen. Hinweis: Die Drehung des Kompasses hat nur Auswirkungen auf den Kompass, der Grundriss wird nicht mitgedreht.
Layout ändern
Ganzer Plan drehen
- Wählen Sie den Plan aus — Klicken Sie und halten Sie die Umschalttaste oder die rechte Maustaste gedrückt, während Sie mit der Maus über den gesamten Plan ziehen, um ihn auszuwählen.
- Plan drehen — Um den Plan zu drehen, können Sie entweder: ▪ Den Drehwinkel im Popup der linken Seitenleiste wählen. ▪ Eine 90-Grad-Rotation im schwebenden Menü wählen. Hinweis: Das Drehen eines Plans beeinflusst nicht die Kompassausrichtung. Die Kompassausrichtung muss separat geändert werden.
Wände hinzufügen
Option 1: Eine neue Wand zeichnen 1. Öffnen Sie das „BUILD“-Menü — Wählen Sie in der linken Toolbar BUILD > Draw wall. 2. Wanddicke einstellen — Passen Sie die Wanddicke im linken Panel an, wenn nötig. Die Standarddicke beträgt 15 cm. 3. Wand zeichnen — Klicken und ziehen Sie, um die Wand zu zeichnen.
Option 2: Eine bestehenden Wand verlängern 1. Klicken Sie auf die bestehende Wand — Wählen Sie den Punkt, an dem Sie beginnen möchten. 2. Wählen Sie „Von hier aus Wand zeichnen“ — Wählen Sie im schwebenden Menü das Symbol „Draw wall from here“. 3. Den Endpunkt festlegen — Klicken Sie, wo die neue Wand enden soll.
Wände löschen
Option 1: Ganze Wand löschen (kann die Bodenmaterial-Einstellungen beeinflussen) 1. Klicken Sie auf die Wand — Wählen Sie die Wand aus, die Sie löschen möchten. 2. Klicken Sie auf „Delete“ — Im schwebenden Menü klicken Sie auf das Löschsymbol.
Option 2: Wand unsichtbar machen (keine Auswirkungen auf die Bodenmaterial-Einstellungen) 1. Klicken Sie auf die Wand — Wählen Sie die Wand aus. 2. Stellen Sie die Dicke auf Null — Im Pop-up der Wand-Einstellungen ändern Sie die Dicke auf 0 cm.
Öffnungen in Wänden erstellen
- Wählen Sie die Wand aus — Klicken Sie auf die Wand an dem Punkt, an dem die Öffnung beginnen soll.
- Wand teilen — Im Pop-up klicken Sie auf „split“ (ganz links).
- Den zweiten Punkt auswählen — Klicken Sie, wo die Öffnung enden soll, und klicken Sie erneut auf „split“.
- Das Wandsegment entfernen — Klicken Sie auf das geteilte Segment und entweder: ▪ Löschen Sie es mit dem Löschsymbol, oder ▪ Stellen Sie die Dicke auf 0 cm.
Vorhandene Wände bewegen
- Klicken und halten — Wählen Sie irgendwo an der Wand (außer an den Ecken).
- Ziehen — Bewegen Sie die Wand an die neue Position.
- Loslassen — Lassen Sie die Wand an ihrem Platz fallen.
Neue Räume zeichnen
- Öffnen Sie das „BUILD“-Menü — Wählen Sie in der linken Toolbar BUILD >Draw room.
- Wanddicke einstellen — Passen Sie die Dicke im linken Panel an, falls nötig.
- Raum zeichnen — Klicken und ziehen Sie, um die Größe und Form zu definieren. Lassen Sie die Maustaste los, um zu beenden.
Fenster und Türen hinzufügen
- Öffnen Sie das „BUILD“-Menü — Wählen Sie in der linken Toolbar BUILD > Place Window/ Place Door.
- Wählen Sie ein Modell — Wählen Sie den Tür- oder Fenstertyp, den Sie möchten.
- Platzieren — Ziehen Sie es auf die Wand.
- Löschen, falls nötig — Klicken Sie auf die Tür oder das Fenster und drücken Sie die Rücktaste auf Ihrer Tastatur oder klicken Sie auf das Papierkorb-Symbol im Pop-up.
Fenster und Türen modifizieren
- Wählen Sie das Element aus — Klicken Sie auf die bestehende Tür oder das Fenster, das Sie ändern möchten.
- Öffnen Sie „Similar Items“ — Klicken Sie in der linken Seitenleiste auf „Similar Items“, um alternative Modelle zu durchsuchen.
- Ersetzen Sie das Element — Wählen Sie das neue Modell und klicken Sie auf das Ersetzen-Symbol, um die Änderung anzuwenden.
Ausrichtung von Türen ändern
- Objekt auswählen — Klicken Sie auf die Tür oder das Fenster, das Sie anpassen möchten.
- Ausrichtung spiegeln — Wählen Sie im Menü entweder “Flip Vertically” oder “Flip Horizontally”, um die Richtung zu ändern.
Treppen hinzufügen
- “BUILD”-Menü öffnen — Wählen Sie in der linken Werkzeugleiste BUILD > Place Structurals.
- Ein Treppenmodell auswählen — Wählen Sie das gewünschte Design aus.
- Treppen platzieren — Ziehen Sie die Treppe per Drag-and-drop an die gewünschte Position.
- Treppen drehen und spiegeln — Klicken Sie auf die Treppe und wählen Sie im floating menu die Optionen zum Drehen und/oder Spiegeln, um die Treppe in die gewünschte Richtung auszurichten.
Fußbodenmaterialien und Farben anpassen
Fußbodenmaterial oder Farbe zuweisen
- Wählen Sie die Fläche — Klicken Sie auf den Raum oder Bereich, den Sie ändern möchten.
- Öffnen Sie das „Material“-Menü — Wählen Sie in der linken Toolbar Material > Wählen Sie eine andere Farbe.
- Wählen Sie Farbe oder Material — Nutzen Sie die Optionen, um zwischen Farben oder Materialien (Fliesen, Teppich, Dielen) zu wählen.
- Treffen Sie Ihre Auswahl — Oben im linken Panel wechseln Sie zwischen Farben und Materialien und wählen die gewünschte Option aus.
Fußbodenmaterial ändern
- Wählen Sie die Fläche — Klicken Sie auf den Raum oder Bereich, den Sie anpassen möchten.
- Öffnen Sie Materialoptionen — Klicken Sie im Pop-up links auf Material.
- Wählen Sie eine Aktion — Sie können: ▪ Material entfernen “Remove this Material” ▪ Material ändern “Choose Diffrent Material” ▪ Material-Einstellungen öffnen “Material Settings”
- Ändern Sie die Material-Einstellungen — In den “Material-Settings” können Sie die Rotation und den Maßstab des ausgewählten Materials anpassen.
Möbel und Einrichtungsgegenstände anpassen
Möbel und Einrichtungsgegenstände hinzufügen
- Öffnen Sie das „Objekte“-Menü — Wählen Sie in der linken Toolbar “Objects”.
- Wählen Sie ein Element — Durchsuchen Sie und wählen Sie das Möbelstück oder die Ausrüstung, die Sie hinzufügen möchten.
- Platzieren Sie das Element — Ziehen Sie es an den gewünschten Ort auf Ihrem Layout.
Möbel und Einrichtungsgegenstände vergrößern oder verkleinern
- Wählen Sie das Element aus — Klicken Sie auf das Möbelstück, das Sie vergrößern oder verkleinern möchten.
2. Öffnen Sie das Skalierungswerkzeug — Klicken Sie im schwebenden Menü auf das Skalierungs-Symbol. 3. Vergrößern oder verkleinern — Ziehen Sie eine der blauen quadratischen Griffe, um die Größe nach Bedarf anzupassen. Hinweis: Nicht alle Möbel und Einrichtungsgegenstände sind skalierbar. Wenn das Skalierungs-Symbol nach der Auswahl eines Objekts nicht erscheint, bedeutet dies, dass dieses Element nicht skaliert werden kann.
Möbel und Einrichtungsgegenstände drehen
- Wählen Sie das Element aus — Klicken Sie auf das Möbelstück oder den Einrichtungsgegenstand, den Sie ändern möchten.

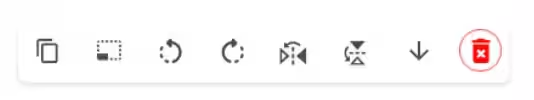

- Optionen zur Drehung — Verwenden Sie entweder die linke Toolbar oder das schwebende Menü, um auf folgende Optionen zuzugreifen: ▪ Drehung im Uhrzeigersinn (CW) oder gegen den Uhrzeigersinn (CCW) ▪ Horizontal drehen ▪ Vertikal drehen
Möbel und Einrichtungsgegenstände löschen
- Wählen Sie das Element aus — Klicken Sie auf das Möbelstück oder den Einrichtungsgegenstand, den Sie löschen möchten.
- Löschen — Sie können entweder: ▪ Auf das rote Papierkorb-Symbol im schwebenden Menü klicken. ▪ Oder die Rücktaste auf Ihrer Tastatur drücken.
📂 Wie man Dateien exportiert?
Zum Exportieren von Dateien klicken Sie auf den „Export Image“-Button im oberen rechten Bereich und ein Export-Popup erscheint.
Wählen Sie die Export-Auflösung
- Wählen Sie die Auflösung — Wählen Sie zwischen SD und HD.
- Hinweis: Diese Einstellung gilt nur für JPG- und PNG-Dateiexporte.
Wählen Sie das Dateiformat
- Standardformat — Dateien werden standardmäßig im JPG-Format exportiert.
- Als PNG exportieren — Um auf PNG zu wechseln, öffnen Sie das Dropdown-Menü in der Mitte des Popups, über der Vorschau des Grundrisses.
- Andere Formate — In der unteren linken Ecke können Sie auch PDF-, DXF- oder SVG-Formate auswählen.
Wählen Sie die Dateiausrichtung
- Öffnen Sie das Ausrichtungsmenü — Unter der Grundrissvorschau, auf der linken Seite, öffnen Sie das Dropdown-Menü „Orientation“.
- Wählen Sie das Layout — Wählen Sie zwischen „Landscape“ oder „Portrait“.
Wählen Sie das Dateiverhältnis
- Öffnen Sie das Verhältnis-Menü — Klicken Sie neben der Ausrichtung auf das Dropdown-Menü „Ratio“.
- Wählen Sie das Verhältnis — Wählen Sie das bevorzugte Blattverhältnis. Hinweis: Die verfügbaren Verhältnisoptionen können je nach ausgewähltem Dateiformat variieren.
Wählen Sie den Umfang der zu exportierenden Etagen
- Öffnen Sie das Umfangs-Menü — Klicken Sie neben dem Verhältnis auf das Dropdown-Menü „Scope“.
- Wählen Sie den Umfang: ◦ Current design — Nur das derzeit angezeigte Etage wird exportiert. ◦ Whole project — Alle Etagen im Projekt werden exportiert.
Wählen Sie das Export-Layout: Ein oder mehrere Etagen pro Blatt
Verfügbar, wenn „Whole project“ ausgewählt ist. 1. Öffnen Sie das Menü „Bilder pro Blatt“ — Ganz rechts öffnen Sie das Dropdown-Menü unter „Images per sheet“. 2. Wählen Sie das Export-Layout:
- One— Jede Etage wird auf einem separaten Blatt exportiert. Für das PDF-Format wird ein PDF mit jeweils einem Grundriss pro Seite erstellt.
- All — Alle Etagen werden auf einem Blatt zusammengefasst (nicht für jedes Format verfügbar).
Fügen Sie eine Maßstableiste hinzu
- Aktivieren Sie die Maßstableiste — Aktivieren Sie den Schalter „Show scale bar“ am unteren Ende der Seite.
- Bestätigen Sie die Aktivierung — Sobald der Schalter schwarz wird, wird die Maßstableiste in der unteren linken Ecke des exportierten Grundrisses angezeigt.
Zugriff auf exportierte Dateien
- Gehen Sie zu „Exporte“ — Klicken Sie im vertikalen Menü auf der linken Seite auf „Exports“.
- Wählen Sie Ihre Datei — Klicken Sie im Popup auf die Datei, die Sie herunterladen möchten.
- Herunterladen — Klicken Sie auf das Download-Symbol, um die Datei auf Ihrem Computer zu speichern.
❌ Modifikationen, die mit dem Self-Editing-Tool nicht durchgeführt werden können
- Änderung der Wandfarbe
- Änderung der Maßketten
- Hinzufügen von Logo, Kompass und Haftungsausschluss
- Modifikation des Haftungsausschlusses
- Personalisierung von Treppen
🆘 Fehlerbehebung
- Google Chrome — Stellen Sie sicher, dass Sie Google Chrome als Suchmaschine verwenden, wenn Sie auf den Self-Editing-Link zugreifen.
- Aktualisieren — Wenn der Self-Editing-Link zu lange zum Laden braucht, aktualisieren Sie bitte den Link.
- Fehlender Link — Wenn der Self-Editing-Link fehlt, wenden Sie sich bitte an unser Support-Team unter [email protected].
